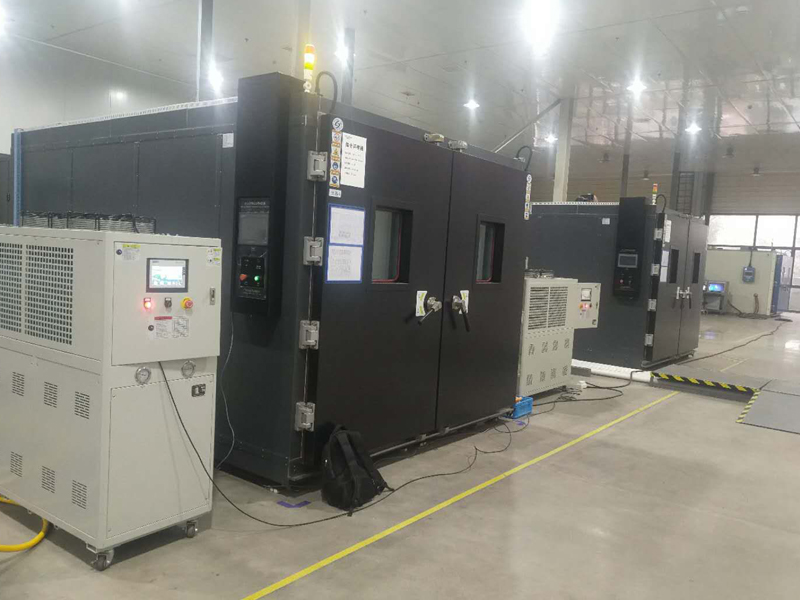

恒温恒压恒流测试机（一拖一）

采用欧美日进口品牌压缩机（美国谷轮，日本松下，丹麦丹佛斯，德国比泽尔等）

制冷阀件采用丹佛斯、艾默生、斯波兰等知名品牌

电气部件采用ABB、西门子、施耐德等知名品牌

机组保护功能齐全，标配逆缺相、高低压、热过载、低液位、防冻保护等

水箱及水管路部分采用不锈钢SUS304

流量、压力调节采用高精度比例阀/变频泵，通过流量传感器及压力传感器反馈信号给PLC输出模拟量信号自动调节，实现流量及压力控制精度，流量精度±0.2L/min，压力精度±0.02MPa;每路流量单独调节设定不同流量及压力值

冷媒可选R22、R407C、R404A、R134A、R410A等

标配Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议

默认框架颜色整机RAL7035

型号

一拖一

一拖二

一拖三

一拖四

一拖六

项目

单位

SYX-02A-09kw

SYX-03A-09kw

SYX-04A-12kw

SYX-05A-18kw

SYX-10A-18kw

温度控制精度

℃

±0.3

±0.3

±0.3

±0.5

±0.5

温度显示

k

0.01

0.01

0.01

0.01

0.01

流量控制精度

L/min

±0.2

±0.2

±0.2

±0.2

±0.2

流量范围

L/min

1-15

1-25

1-30

1-40

5-50

压力控制精度

MPa

±0.02

±0.02

±0.02

±0.02

±0.02

压力显示

MPa

0.01

0.01

0.01

0.01

0.01

制冷量

Kcal/h

4730

7310

9632

11782

19264

kW

5.5

8.5

11.2

13.7

22.4

加热功率

kW

9

9

9/12

12/18

12/18

总输入功率

kW

11.0

12.5

18

24

30

更大运行电流

A

28

30

42

50

60

冷媒

R22

运行控制方式

7寸彩色触摸屏/西门子S7-1200PLC

10寸彩色触摸屏/西门子S7-1200PLC

通讯

标配Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议

电源

三相五线制

安全保护装置

过载保护、逆缺相保护（3相）、高/低压保护、水流过低保护、液位过低保护、防冻保护等

压缩机

形式

全封闭转子式或涡旋式

冷凝器

形式

铝翅片套铜管式（内螺纹纯紫铜+清水铝箔）

蒸发器

形式

水箱盘管式/板式

进出管径

Inch

2*1/2

2*1/2

3*1/2

4*3/4

6*3/4

外形尺寸

A（长）L

mm

1100

1200

1300

1450

1550

B（宽）W

mm

800

900

950

950

1100

C（高）H

mm

1350

1450

1450

1450

1700

整机重量

kg

180

240

300

360

500

冷媒充填量

kg

1.2

1.8

2.4

3.0

5.0

备注

选配

吹气回水装置

选配

温度扩展-40~150℃
